大扭矩高剛性，夾緊在靠近工作附近的大直徑處，快速響應，控制處理器，集成壓力傳感器的優化監測，在夾緊和釋放期間無軸向運動，使用壽命長，在整個使用壽命期間夾緊力保持不變。

---

產品優勢：

小工件(可達立方體大約100 mm，最大250 mm)

是加工鐘表外殼、醫療技術零部件、植牙材料以及化油器、渦輪機用小型零部件的理想選擇。

?

性能特點：

密封性：電機罩殼，根據IP67完全密封，防止電機損壞和鎖緊故障。

驅動電機：同一電機外殼可以匹配5種電機包括發那科，mavilor（西門子，海德漢），安川，三洋，meldas，三菱。易互換的電機。

黑盒子：增加可用性，降低維護費用。主要優點：可以快速精確定位故障點，做到預防性的維護，在線故障報警和主軸鎖緊控制系統。轉速，電機殼體的內部壓力，溫度，濕度和濃度的全面監控，實時記錄重要歷史數據。

USB插槽：快速，便捷的數據傳輸，便于故障診斷。授權選項：使用U盤與等級碼（OEM適用）

電纜接口單元：電纜接口可以全方向轉動，即插即用的設計，故障時快速更換電纜，所有內部電纜集成到接口。

主軸夾緊：大扭矩高剛性，夾緊在靠近工作附近的大直徑處，快速響應，控制處理器，集成壓力傳感器的優化監測，在夾緊和釋放期間無軸向運動，使用壽命長，在整個使用壽命期間夾緊力保持不變。

主軸：強硬化和高精度，徑向軸向跳動6μm（可選：到2μm），多用途產品配件。

附件：手動或自動HSK或者ISO夾緊，各種夾頭，夾緊系統，接盤和卡盤，處理托盤系統，旋轉連接和夾緊氣缸。附件可以隨時添加。

主軸軸承：四個位置安裝大型精密滾子軸承，軸承的大徑向間距保證了齒輪單位高剛性，所有的支撐點處于潤滑油中，良好的齒輪效率，依靠高品質的主軸軸承和軸承的表面精度。

齒輪：由于新材料和較厚的齒牙，沖擊強度大為改善，蝸輪蝸桿的強化和拋光，蝸桿，特別設計，適合最佳表現。大蝸桿直徑高耐磨性=長期高精度的穩定表現，齒輪長期360°全面穩定旋轉。

?

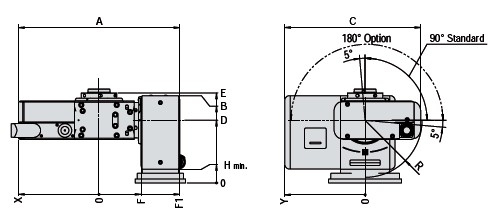

尺寸：

LL = 左驅動器 (RR = 右驅動器，左右顛倒)

	A	B	C	D	E	F	F	H	R	X	Y
TF-507510	466	245	382	180	260	104	230	30	136	236	248
TF-510510	490	265	422	200	287	116	242	50	177	248	248
TF-510520	512	310	469	220	307	122	264	40	177	248	295
TF-520520	591	320	499	230	330	154	296	50	207	295	295

?

一般技術數據：

	重量 [kg]	主軸載荷 最大 [kg]		夾緊力矩 [Nm]		傾斜力矩 [Nm]		軸向作 用力 [kN]	齒輪箱載荷 [Nm]		齒輪箱載荷 [Nm]			零件精度 [arc sec]**
														Pa +/-	Ps +/-
		0°... -30°	“-30°... -90°	4軸	5軸	4軸	5軸	4軸	標準	J max	無載荷	帶sls*	M最大	標準/提高 4.       5.	標準/提高
TF-507510	61	40	27	300	800	800	2'000	6	0.05	1	6	25	250	20/12  24/17	2
TF-510510	76	53	35	800	800	800	2'000	10	0.2	7	12	36	250	17/10 30/23	2
TF-510520	104	66	44	800	2'000	2'000	3'900	20	0.2	7	12	75	440	17/10 16/12	2
TF-520520	139	132	88	2'000	2'000	2'500	3'900	26	0.8	15	25	140	440	12/8   20/16	2
